콘덴서 회로의 개폐서지 특성

콘덴서 회로의 개폐는 2가지 특이성이 있다.
1. 콘덴서 투입시에는 돌입전류가 막대하다.

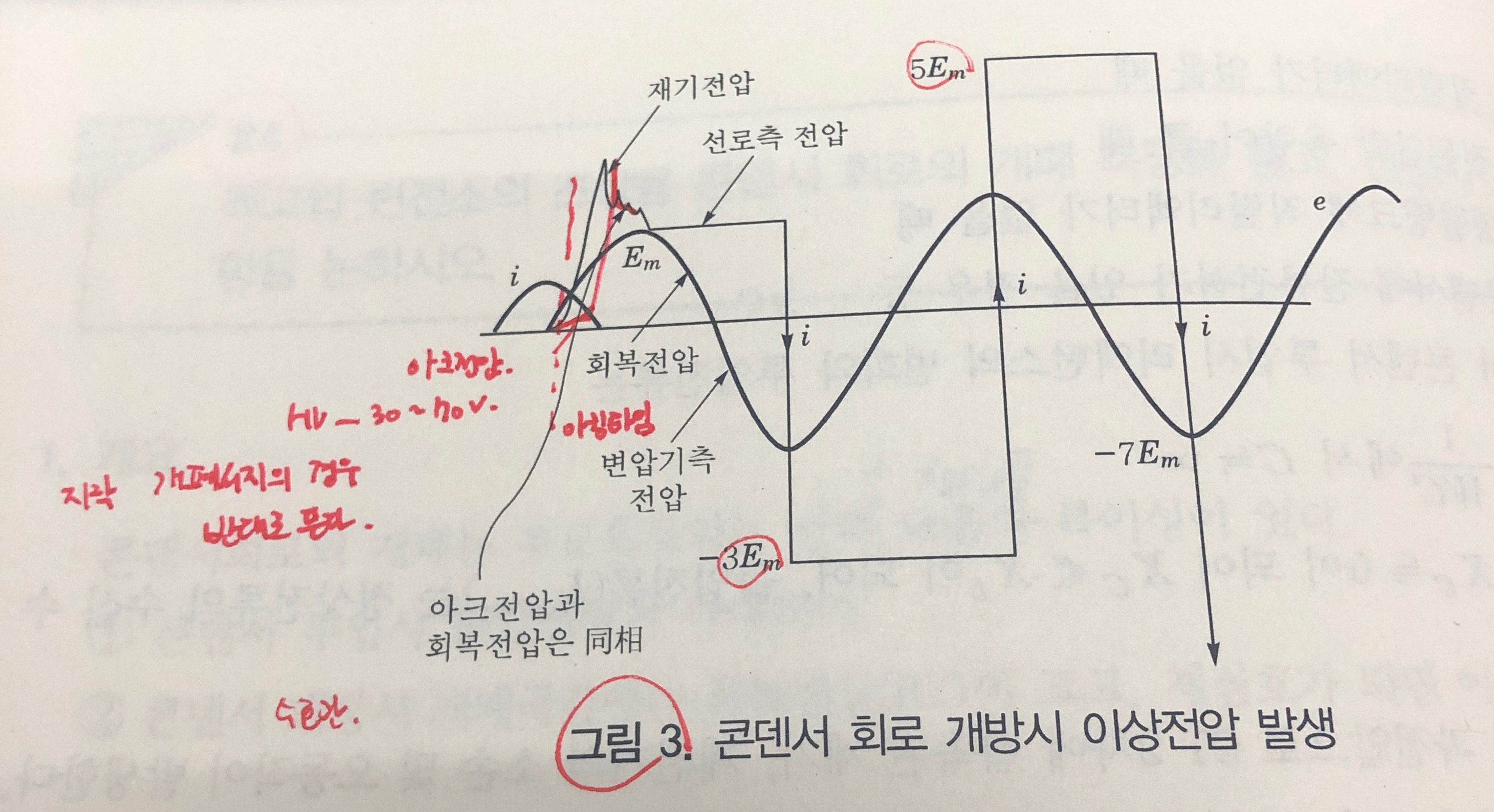

2. 콘덴서 개방시에는 개폐극간 회복전압이 크고, 재점호가 되면 이상전압이 발생한다.

1. 개폐기 혹은 차단기 개방 전에는 회로에는 90도 진상인 충전전류가 흐른다.
2. 충전전류는 진상이므로 아크전압은 전원측  위상과 동상이다. 즉 과도회복전압TRV가 낮아져 아크는 쉽게 꺼진다. 개극이 많이 되지 않아도 빨리 소호된다.
3. 전류 0점에서 아크는 소호되었지만 차단기      양극에는 커패시터 전압이 잔류하고 있다.
4. 1/2주기 이후 전압이 -E가 될때 개폐기 전극간의 전압 차이는 2E가된다.
5. 이때 개폐기 전극간의 절연이 2E에 못미칠경우 절연이 파괴되어 아크가 생성되며 이것을 재점호라 한다.
