게이트밸브 구조와 종류 알아보자.

게이트 밸브의 구조와 종류에 대해서 알아보겠습니다.



게이트 Gate

즉 문을 말하는데요.



글로브밸브와 다른점은 글로브밸브는 스템 밑에 disc가 위치해 있는데

게이트밸브는 wedge가 존재한다는 점이 다르겠지요.



즉 글로브밸브 : 디스크

게이트밸브 : 웻지가 존재한다고 기억하시면 끝입니다.



게이트밸브는 문을 닫고 여는 방식으로 구동하는 밸브를 말합니다.

글로브밸브가 수평으로 된 문을 닫았다면,

게이트밸브는 수직으로 된 문을 닫는 동작원리를 가집니다.

기본 외관은 밖에서 보면 바디body와 스템stem 핸드휠handwheel등이 있는

평범한 밸브입니다.

하지만 이게 스템이 회전운동 -> 수직운동으로 작용하면 게이트밸브라고 합니다.



바디의 구조를 자세히 보면 SEAT RING이 위치해있습니다.

시트링은 통상적으로 밸브시트를 고정 시키는 역할을 하는데요.



밸브시트 : 밸브 내 흐르는 유체의 기밀유지를 위해 설치하는 부품으로 조립이음부에 설치하는 가스켓류도 시트구요.

디스크에 부착되어 유체의 흐름을 제어하는 부분도 시트(디스크시트)입니다.



시트링 :  통상적으로 시트링은 밸브시트의 고정부품으로 명칭을 많이 쓰는데요.

시트자체가 직접적인 고정이 어렵기때문에 시트를 잡아주고 눌러줄수있는 추가 부품이 필요합니다. 이것을 시트링이라고 칭합니다.

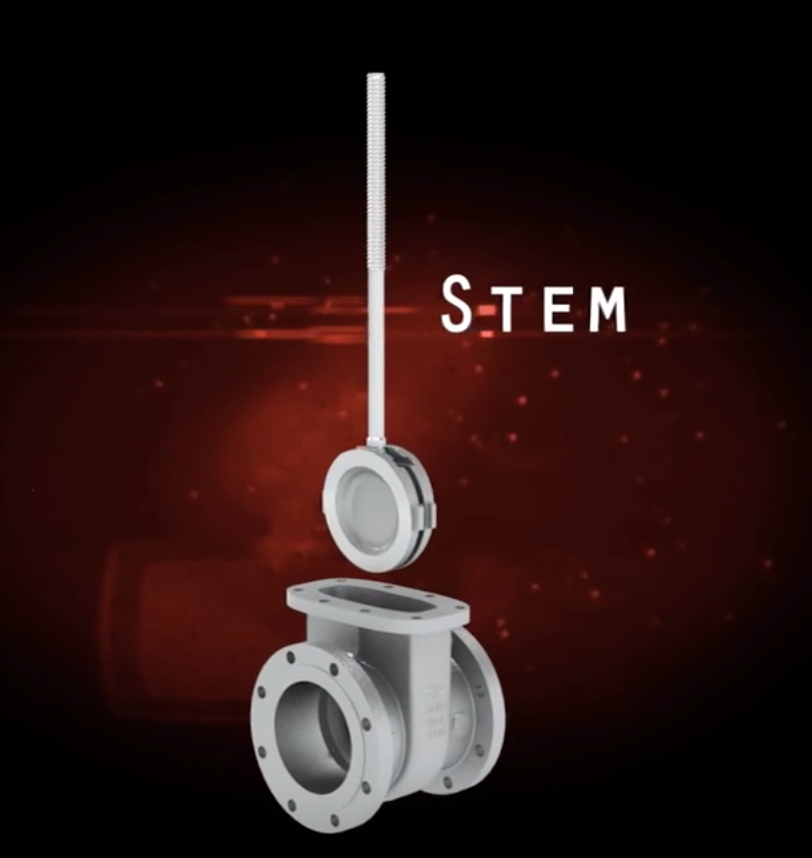

스템에 하단에 붙어있는 것을 WEDGE 웻지라고 합니다.

웻지가 여기에서 쓰이는 Gate입니다.

웻지가 잘 안착하기 위해 Seat Ring 으로 감싸주는겁니다.

본네트 : 밸브의 종류중 아래 배관의 유체가 흐르는 몸통부 위로 디스크가 상하로 작동될수 있도록 위로 볼록한 주물부품이 존재합니다.

이 부분을 본네트라고 칭합니다. 디스크가 상하로 움직일 수 있게 해줍니다.



이렇게 물이 흐르는 배관에서 게이트가 내려오면,

유체의 흐름을 차단하게 됩니다.

가장 기본적인 밸브 중에 하나입니다.
